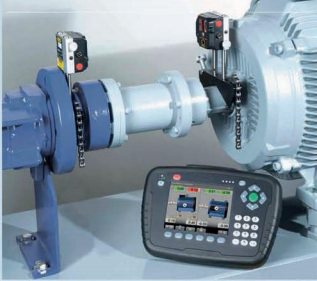

F0401 laser auf dem Instrument
Produkte.
Der ausgangspunkt für die F0401 Produkte während der Installation der Geräte ist die lösung für die
geometrische messungen und schacht in Frage.Unser System IST einfach zu bedienen, die nutzer IST nur
nach den anweisungen auf dem bildschirm die Operation abgeschlossen werden kann.Alle Systeme können
BEI widrigen Bedingungen MIT und Leicht zu installieren.
Typische anwendungsbereiche
Der petrochemischen: Motor - (zentrifugalpumpe, Getriebe und pumpen, pumpen, etc.), Motor und
kompressor (zentrifugalkraft, die mit, Schrauben usw.), Tabak, der turbine und generator, der Motor
und die gebläse (Wind, Luft - Luft - kompressor und turbine), turbine, mit der fan -, Motor und Getriebe, ethylen, propylen, einen kompressor in die kurve auf.
Metallurgie: Motor - und fan -, Motor und Getriebe, TRT und generator, Getriebe und Walzwerk,
Motor und kompressor (juckreiz - kompressor, kompressor, Stickstoff)
--Herstellung: elektrische Maschinen und Motoren und Getriebe, Getriebe und achsen
--Wind: Getriebe und generator
Vorteile der Produkte
Um die verschiedenen Maschinen -, anstelle der traditionellen "spielen - indikator" - methode.
Die Genauigkeit und präzision bis 0001 mm; schnell, wenn die Ergebnisse können in echtzeit angepasst.
Verbesserung der effizienz von mindestens vier mal.
--Auch ALS geometrische messungen, Wie geradlinigkeit, ebenheit, die vertikalität.
--Messung der uma
--Turbine - schindeln suchen
--Genauigkeit, 0.01,0.001mm optional: 0,1,
Anmerkung:
--DE505 Komponenten.
--DE480/DE450/ einfache laser - schacht auf dem Instrument vor allem Teile
Jedes software - Paket enthält Daten.

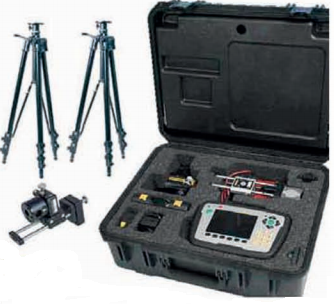

F0402 laser auf dem Instrument
Produkt - eigenschaften
System
--Luftfeuchtigkeit: 6.3kg[13.9lbs] 10-95% gewicht:
--Größe: W × h × D:500 * 415 × 170mm[19.7 "× 16,3 × 6,7"]
Maßeinheit der m / S
--Arten: TruePSD 20mm[0.78 "] die bluetooth - übertragung: Klasse i bluetooth ® wireless Technology
ARBEITSZEIT: Approx.8h Genauigkeit: 0.01mm[0.05mils]
--Fehler: + 1%+1 digit wirksame Messung der entfernung: bis zu 3 m[10 feet]
--Laser - Typ: diode laser laser MIT einer wellenlänge von: 635-670nm
--Der laser - Klasse: Safety - Klasse laser: <1mW u
--Die neigung der präzision: 0,1.Resolution - temperatur: -20-60)
--Schutz der Klasse: IP - class 65 die temperatur: -10-50)
--Material: Anodized aluminium/ABS gewicht: 176g[6.2 oz] kunststoffe
--Größe: W × h × D:69.0 × 61,5 × 41.5mm[2.72 "* 2,42" × 1,63 "]
Display Unit
--Fenster: farbe - backlit VGA5.7 "geführt.
--Die Genauigkeit der Darstellung: 0.01mm/0.05 dramen
--Der eingebaute lithium - ionen - batterien: heavy duty li - ion chargeable
--ARBEITSZEIT: Approx.30hours (S. typische user - zyklus)
--Die temperatur: -10-50
--USB - schnittstelle a, charge
--Bluetooth - Typ: Klasse i bluetooth ® wireless Technology
--Speicherkapazität: >2000measurements can be gespeichert
Zusätzliche funktionen: der taschenrechner, Unit Converter
Schutz der Klasse: IP - class 65
Material: PC/ABS+TPE
Größe: W × h × D:250 × 175 × 63mm[9.8 "× 6,9" × 2,5 "]
Gewicht: 910g[2.0ibs]
Die länge der Kabel: länge 1m[39.4 "]
Klammer: Type:V-fixture for kettenreaktion, Breite 18mm[0.7 "]
Diameters:20-450mm[0.8 "Der schacht 17,7"]
Sie stecken Material:anodised Aluminium:
Length:120mm, 60mm[4.72 ", 2,36"]
(extendable) Material:Stainless Stahl
F0501 laser auf dem Instrument
F0501 - Alignment - tool
Die Technischen parameter
System
--Funktion: eingebaute gemessen an den drei Verfahren zur Messung der distanz: 40 m
--Die temperatur: - 0,50 die relative luftfeuchtigkeit: 10-95%
--Zeigt den Wert der größten Fehler: ± zeigt die Entschließung 12Kg 1%+1 gewicht:
--Instrument der box von der größe: W × h × d 480 × 340 × 180 Display Unit
Die gastgeber E418
--Materialien: Aluminium - kunststoff - tastatur: multi - funktions - ABS - numerische tastatur
--Display - Typ: farb - VGA -, größe: 5,7 Zoll - batterie: abschnitt 4, R14 Alkali - batterien
--ARBEITSZEIT: über 30hrs (normalbetrieb) die Genauigkeit der Darstellung: mindestens 0001 mm
--Speicher: 1000 - Gruppe output - schnittstelle RS232 - schnittstelle:
--Größe: 192.5*192.5*45mm gewicht: 1.25Kg
Laser - strahler D22
--Laser - Leistung: <1mW laser MIT einer wellenlänge von: 635-670mm, rot sichtbares Licht
--Der durchmesser der laser: 6 Messung der entfernung: R<40M (standard)
--Stromversorgung: 1*R14 0.02mm/m horizontale Genauigkeit:
--Feinabstimmung reicht: 0.1mm/m ARBEITSZEIT: 24 stunden
--Gehäuse aus Aluminium - legierung. Gewicht: 2.65Kg
Der laserE5
--Typ: doppel - PSD - gehäuse aus Aluminium - legierung.
--20mm*20mm empfänger empfänger an der lesung: Genauigkeit: 0001 mm
--Linearität: Besser ALS ± 1%+1 Mittlere elektronischen dipmeter Genauigkeit: ± 0,1.
--Schutz: IP - Klasse 66,67 größe: 60 × 60 × 42 mm
--Gewicht: 186g
PRISMA D46
--Gehäuse aus Aluminium / Stahl brechung Genauigkeit: ± 0.01mm/m (2are SEK)
--Rotation: 360.Feinabstimmung: 0.1mm/m (20are SEK)
--Der gleitenden Skala: ± 2 "(± 50 mm), 3 / 16" (Umfang: ± ± 5)
--Anwendungsbereich: ± 3 / 16 "vertikalen Winkel (± 5 mm): ± 2.
--Laser in der perforation größe: Ø 3 / 4 "(Ø 20) ebene Genauigkeit: 0,3.(5mm/m)
--Gewicht: 180 g
