B0802 系列低型千斤顶
--质轻且缸体比较低，用于空间狭小的场合
--满槽式主轴表面具螺牙孔便于安装倾斜垫块
--主轴及液压缸内壁硬铬处理耐磨、扛腐蚀
--强力弹簧加速主轴回缩速度
--防尘环减少污染物附着
--上螺帽保护主轴超扬升
--表面堵料美观抗腐蚀、防锈
--各型号均含SQB-3/8UF快速接头及防尘盖
|

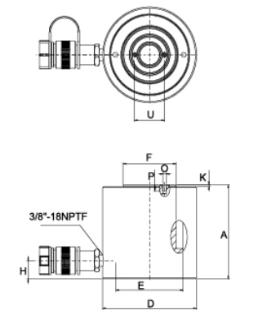

型号 Model |
本体高 Collapsed Height A（mm） |
伸长高度Extended Height (mm) |
外径Outside Dia D(mm) |
内径Cylinder Bore Dia.E(mm) |
主轴直径 Plunger Dia. F(mm) |
底部内螺纹长度 Base to Adv.port H（mm） |
凸出高度 Plunger Protrusion from Base K(mm) |
总重 Wt.（kg） |
主轴螺纹 Thread O(mm) |
螺纹深度 Thread Depth P(mm) |
螺纹孔距 Bolt Circle U(mm) |
|
B0802 001 |
88 |
126 |
69 |
42.9 |
38.1 |
17 |
5 |
4.1 |
M4 |
8 |
26 |
|
B0802 002 |
98 |
143 |
92 |
60.5 |
50.8 |
17 |
3 |
5.0 |
M5 |
8 |
39 |
|
B0802 003 |
117 |
179 |
101 |
73.2 |
66.5 |
19 |
3 |
6.8 |
M5 |
8 |
39 |
|
B0802 004 |
122 |
182 |
124 |
88.9 |
69.8 |
23 |
2 |
10.9 |
M5 |
8 |
39 |
|
B0802 005 |
141 |
198 |
165 |
27.0 |
92.2 |
31 |
1 |
22.7 |
M8 |
10 |
55 |
