B0803 系列单作用中空型千斤顶
--中空柱塞设计，适用于推力及拉力应用
--低外型、高扬程适用于紧凑孔距
--液压缸在最大行程亦能承载最大荷重
--外螺牙便于固定且都带螺牙保护套
--特制中空视管保护主轴及液压缸内壁增加产品寿命
--主轴及液压缸内壁硬铬处理耐磨、抗腐蚀
--弹簧回缩
--防尘环设计可保证活塞、内径及视管避免污染
--上螺帽保护主轴超扬升
--表面涂料美观抗腐蚀、防锈
--各型号均含快速接头及防尘盖
|

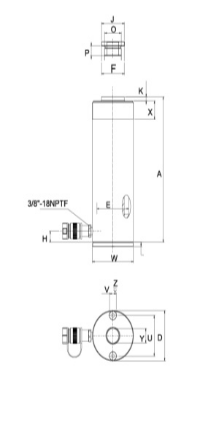

型号 Model |
能力 Cylinder Capacity Ton(kN) |
扬程 Stroke (mm) |
受压面积 Effictigve (cm³) |
总油量 Oil Capacity (cm³) |
本体高 Collapsed Height A（mm） |
伸长高度Extended Height (mm) |
外径Outside Dia D(mm) |
内径Cylinder Bore Dia.E(mm) |
主轴直径 Plunger Dia. F(mm) |
底部内螺纹长度 Base to Adv.port H（mm） |
凸出高度 Plunger Protrusion from Base K(mm) |
总重 Wt.（kg） |
螺纹深度 Thread Depth Z(mm) |
低孔孔距 Bolt Circle U(mm) |
|
B0803 001 |
13 |
8 |
17.9 |
14 |
55 |
63 |
69 |
54.1 |
35.1 |
9 |
-- |
1.5 |
9.0 |
50.8 |
|
B0803 002 |
42 |
17.9 |
75 |
120 |
162 |
69 |
54.1 |
35.1 |
19 |
-- |
2.8 |
9.0 |
50.8 |
|
|
B0803 003 |
42 |
17.9 |
75 |
120 |
162 |
69 |
54.1 |
35.1 |
19 |
-- |
2.8 |
9.0 |
50.8 |
|
|
B0803 004 |
76 |
17.9 |
136 |
184 |
260 |
69 |
54.1 |
35.1 |
19 |
-- |
4.4 |
12.7 |
50.8 |
|
|
B0803 005 |
20 |
49 |
30.7 |
150 |
162 |
211 |
98 |
73.1 |
54.1 |
19 |
54 |
7.7 |
9.4 |
82.6 |
|
B0803 006 |
102 |
30.7 |
311 |
242 |
344 |
98 |
73.1 |
54.1 |
19 |
54 |
10.0 |
9.4 |
82.6 |
|
|
B0803 007 |
155 |
30.7 |
476 |
306 |
461 |
98 |
73.1 |
54.1 |
19 |
54 |
14.1 |
9.4 |
82.6 |
|
|
B0803 008 |
30 |
64 |
46.6 |
298 |
178 |
242 |
114 |
88.9 |
63.5 |
22 |
63 |
10.9 |
14.0 |
92.2 |
|
B0803 009 |
102 |
46.6 |
473 |
233 |
335 |
114 |
88.9 |
63.5 |
22 |
63 |
14.1 |
14.0 |
92.2 |
|
|
B0803 010 |
155 |
46.6 |
722 |
330 |
485 |
114 |
88.9 |
63.5 |
25 |
63 |
21.8 |
14.0 |
92.2 |
|
|
B0803 011 |
60 |
76 |
82.3 |
626 |
247 |
323 |
159 |
123.9 |
91.9 |
31 |
91 |
28.1 |
14.0 |
130.3 |
|
B0803 012 |
153 |
82.3 |
1259 |
323 |
476 |
159 |
123.9 |
91.9 |
31 |
91 |
35.4 |
14.0 |
130.3 |
|
|
B0803 013 |
95 |
76 |
133.0 |
1011 |
254 |
330 |
212 |
165.1 |
127.0 |
38 |
126 |
63.0 |
19.0 |
177.8 |
