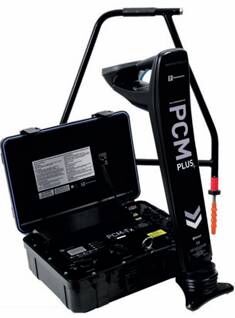

管道电流测绘仪

PMC+接收机特点

--精确定位和PCM（管道电流测绘）于一体

--数据完整性

--自动信号衰减

--先进的电流方向功能

--自适应接地补偿

--电力模式测量深度

--电流测绘

--3秒钟之内ACCA绘图，最多可以存储1000个数据

--多达1000个数据记录

--通过蓝牙将测绘数据实时上载至PDA或PC机

--整合GPS数据

--PDA和PC机的免费分析软件

--和标准的GIS软件兼容

--图形测绘模式定位深度定位电流时相同步

--低电量损耗，全天测量

--背光/原声

PCM+ 接收机

注意：除非PCM被施加CD频率，电流方向（FF）箭头只有在PCM测量时显示，定位模式时不显示。

--动态范围：       140dB

--选择性：         120dB/Hz

--发射机工作范围： 30km(19miles)

--深度探测精度：   3米2.5%（10英尺）

                   10米（条件良好）±5%

--电流精度：       ±2.5%

--定位精度：       深度的±2.5%

--重量：           3.3kg(7.2磅)

--电池：           2节D型（碱性或镍铬电池）

--环境：                IP54

--认证：           蓝牙CE认证

峰值/谷值

--用来定位目标管线

--峰值&谷值同时响应

--增益控制： 通过键盘自动&手动控制

PCM-Tx发射机特点

--150瓦大功率

--范围30公里（19英里）@4Hz电流

频率选择

电流方向能准确识别“离开”电流，并用A字架定位管道破损点：

*4Hz测绘电流始终存在如果在拥挤区域需要进行故障查找，操作者可以选择定位频率和电流方向频率

电流选择

有6个档的电流旋转开关可选择下述几种4赫兹电流值：100mA,300mA,600mA,1A,3A。当PCM发射机正在使用过程中，除非输入功率达到极限，选择的电流将处在一个恒定状态。

PCM附件（A字架）

A字架用来探测埋地管线和电缆的外护套破损（包含PCM+连接线）
