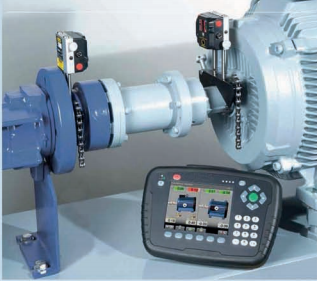

F0401激光对中仪

产品简介

F0401系列产品的基本出发点就是解决设备安装过程中几何测量和轴对中的难题。我们的系统操作简单化，用户只需按照显示屏上的提示即可完成所有的操作。所有的系统均可在恶劣的环境下使用，并且易于安装。

典型应用范围

--石化：电机与泵（离心泵、齿轮泵、螺杆泵等），电机与压缩机（离心式、往复式、螺杆等），烟机透平与发电机，电机与风机（鼓风、送风、引风），透平机与压缩机，透平机与风机，电机与齿轮箱，乙烯、丙烯、裂解气压缩机的对中曲线。

--冶金：电机与风机，电机与齿轮箱，TRT与发电机，齿轮箱与轧机，电机与压缩机（痒压机，氮压机）

--制造：电机与风机，电机与齿轮箱，齿轮箱与 轴

--风电：齿轮箱与发电机

产品优点

--可应付各种机械对中，取代传统的“打百分表”的方法。准确，精度可达0.001mm；快速，结果出来后，可实时调整。至少提高4倍效率。

--也可做几何测量，如直线度、平面度、垂直度等。

--同心度测量

--汽轮机隔板找正

--测试精度：0.1，,0.01,0.001mm可选

                                注：

                                                                                --DE505主要部件

                                                                                --DE480/DE450/简易激光轴对中仪主要部件

                                                                                --每套都含有软件数据包装箱等

F0402激光对中仪

产品性能

系统

湿度：10-95%                        重量：6.3kg[13.9lbs]

尺寸：W×H×D:500×415×170mm[19.7”×16.3×6.7”]

测量单元M/S

探测器类型：TruePSD 20mm[0.78”]    蓝牙传输：Class I Bluetooth® wireless technology

工作时长：Approx.8h              精度：0.01mm[0.05mils]

误差：±1%+1 digit                 有效测量距离：Up to 3 m[10 feet]

激光类型：Diode laser              激光波长：635-670nm

激光等级：Safety class Ц            激光功率：<1mW



倾角计精度：0.1^。Resolution          储存温度：-20-60℃

防护等级：IP class 65                工作温度：-10-50℃

材质： Anodized aluminium/ABS plastics 重量：176g[6.2 oz]

尺寸：W×H×D:69.0×61.5×41.5mm[2.72”×2.42”×1.63”]

显示单元

窗口：VGA5.7” colour screen, backlit LED

显示精度：0.01mm/0.05 thou

内置锂电池：Heavy duty Li Ion chargeable

工作时长：Approx.30hours(at typical user cycle)

工作温度：-10-50℃

接口：USB A,Charge

蓝牙类型：Class I Bluetooth® wireless technology

内存容量：>2000measurements can be saved

辅助功能：Calculator,Unit converter

防护等级：IP class 65

材质：PC/ABS+TPE

尺寸：W×H×D:250×175×63mm[9.8”×6.9”×2.5”]

重量：910g[2.0ibs]

电缆长度：Length 1m[39.4”]

支架：Type:V-fixture for chain,width 18mm[0.7”]

      Shaft diameters:20-450mm[0.8”-17.7”]

探杆:Material:anodised aluminium

     Length:120mm,60mm[4.72”,2.36”]

     (extendable)Material:Stainless steel



F0501激光对中仪

技术参数

系统

功能：内置3种测量程序                测量距离：40M

操作温度：0-50℃                      相对湿度：10-95%

最大显示误差：±显示值的1%+1个分辨率  重量：12Kg

仪器箱尺寸:W×H×D 480×340×180显示单元

主机E418

制作材料：氧化铝/ABS工程塑料          键盘：多功能贴膜数字式键盘

显示屏类型：彩色VGA,大小：5.7英寸    电池：4节R14碱性电池

工作时间：大约30hrs(正常操作)         显示精度：最低0.001mm

内存：1000组                          输出接口：R232接口

尺寸：192.5*192.5*45mm                 重量：1.25Kg

激光发射器D22

激光输出功率：<1mW                    激光波长：635-670mm,红色可见光

激光束直径：6mm                       测量距离：R<40M(标准型)

电源：1*R14                           水平精度：0.02mm/m

微调范围：0.1mm/m                     工作时间：24hrs

外壳材料：铝合金                      重量：2.65Kg

激光接收器E5

类型：双轴PSD接收器                 外壳材料：铝合金

接收器读数范围：20mm*20mm            接收器读数精度：0.001mm

线性度：优于±1%+1位数               电子倾角仪精度：±0.1^。

防护级别：IP Class 66,67             尺寸：60×60×42mm

重量：186g

棱镜D46

外壳材料：铝/钢                      折射精度：±0.01mm/m(2are sec.)

转动范围：360^。                       微调：0.1mm/m(20are sec.)

滑动范围：±2”(±50mm)                 水平调整范围：±3/16”(±5mm)

垂直调整范围：±3/16”(±5mm)           倾角调整范围：±2^。

激光入射孔尺寸：Ø3/4”(Ø20)            水平仪精度：0.3^。（5mm/m）

重量：180g
